DIY arkadkabinettprojekt med steg-för-steg guide

Material och dimensioner för ett DIY arkadkabinett
Huvudsnitt
Vinklade snitt

Gör-det-själv arkadkabinett i 15 steg

Steg 1: Montering av basen
Steg 2: Fästning av bottenskivan
Steg 3: Konstruktion av kontrollboxen
Steg 4: Tillägg av frontpanelen på kontrollboxen
Steg 5: Tillägg av sidopanelerna på kontrollboxen
Steg 6: Tillägg av toppanelen på kontrollboxen
Steg 7: Starta konstruktionen av den övre delen
Steg 8: Slutför den övre delen
Steg 9: Montera kabinettstrukturen
Steg 10: Lägg till ramen för marquee
Steg 11: Färdigställ kontrollytan
Steg 12: Montera skärmramen
Steg 13: Säkra kontrollpanelen
Steg 14: Fästning av sidopanelerna
Steg 15: Fäst ändkåporna på kontrollpanelen

Avslutning av arkadkabinettprojektet



Att bygga ett gör-det-själv arkadkabinett är ett ambitiöst men oerhört givande projekt som låter dig kombinera snickerikunskaper med en passion för retrospel. Detta projekt guidar dig steg för steg genom konstruktionen av ett anpassat arkadkabinett, från planering och materialval till byggnation och slutlig montering.

Designen som valts för detta arkadkabinett är detaljerad och utformad för att vara både robust och funktionell, samtidigt som den bevarar den klassiska arkadestetiken. Med noggrann uppmärksamhet på detaljer kan du skapa en stabil struktur som perfekt rymmer alla nödvändiga elektroniska komponenter, såsom skärm, knappar, joysticks och moderkort.

Projektet innefattar användning av plywoodpaneler som skärs till exakta mått och utgör kärnan i konstruktionen. Förutom huvudpanelerna finns det flera valfria tillbehör för att förbättra kabinetts estetik och funktionalitet, såsom ytbehandlingar och ventilationssystem.

Det innehåller en detaljerad lista över måtten på de olika komponenterna, vilket säkerställer en perfekt balans mellan praktisk användning och utrymmesoptimering. Montering av de olika delarna kräver precision, men med rätt instruktioner och lite tålamod kan du skapa ett arkadkabinett som är värdigt en professionell spelhall.

Material och dimensioner för ett DIY arkadkabinett

För att genomföra detta projekt används huvudsakligen en plywoodskiva med måtten 1,9 cm x 122 cm x 244 cm. Från denna skiva kommer följande snitt att göras för att få de olika sektionerna som krävs för att konstruera arkadkabinettet.

Måtten på snitten anges i centimeter för att underlätta bearbetningen.

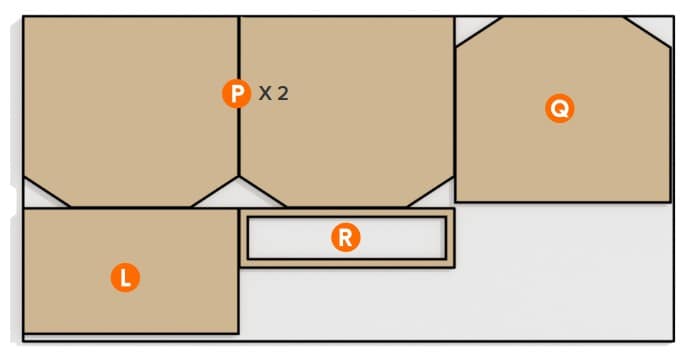

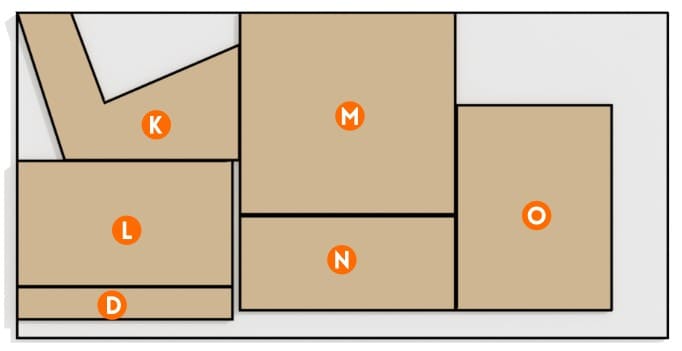

Huvudsnitt

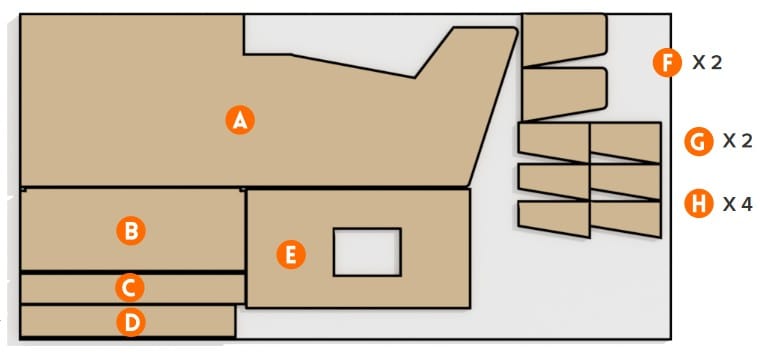

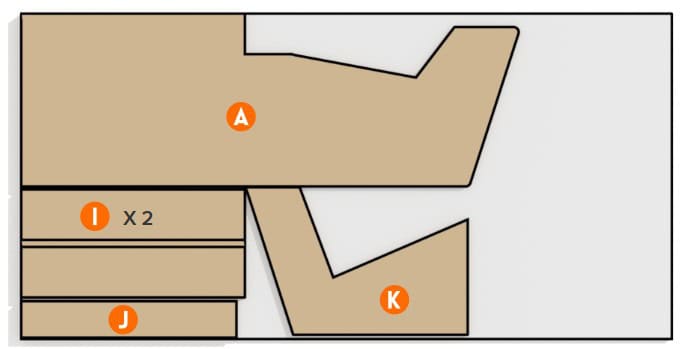

Lista över snitt för de olika delarna av strukturen

• A 65 cm x 187 cm
• B 21 cm x 83.8 cm
• C 14 cm x 80.6 cm
• D 55.2 cm x 83.2 cm
• E 47 cm x 80.6 cm
• F 75.6 cm x 80.6 cm
• G 34.6 cm x 80.6 cm
• H 58.1 cm x 76.8 cm

• I 31.4 cm x 84.5 cm
• J 11.7 cm x 84.5 cm
• K12.1 cm x 80.6 cm

• L 45.7 cm x 83.8 cm
• M 20 cm x 34.3 cm
• N 15.6 cm x 26.7 cm
• O 13.7 cm x 26.7 cm

• P 71.8 cm x 80.6 cm
• Q 69.9 cm x 80.6 cm
• R 22.2 cm x 80.6 cm

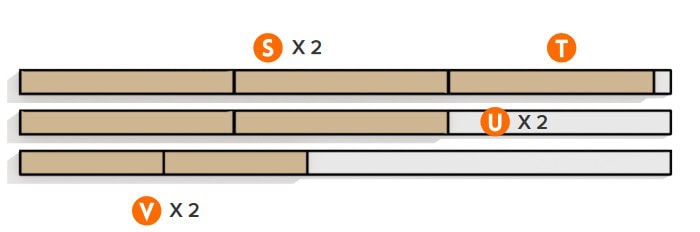

• S 80 cm (diameter)
• T 76.8 cm (diameter)
• U 80.6 cm (diameter)
• V 54.3 cm (diameter)

Vinklade snitt

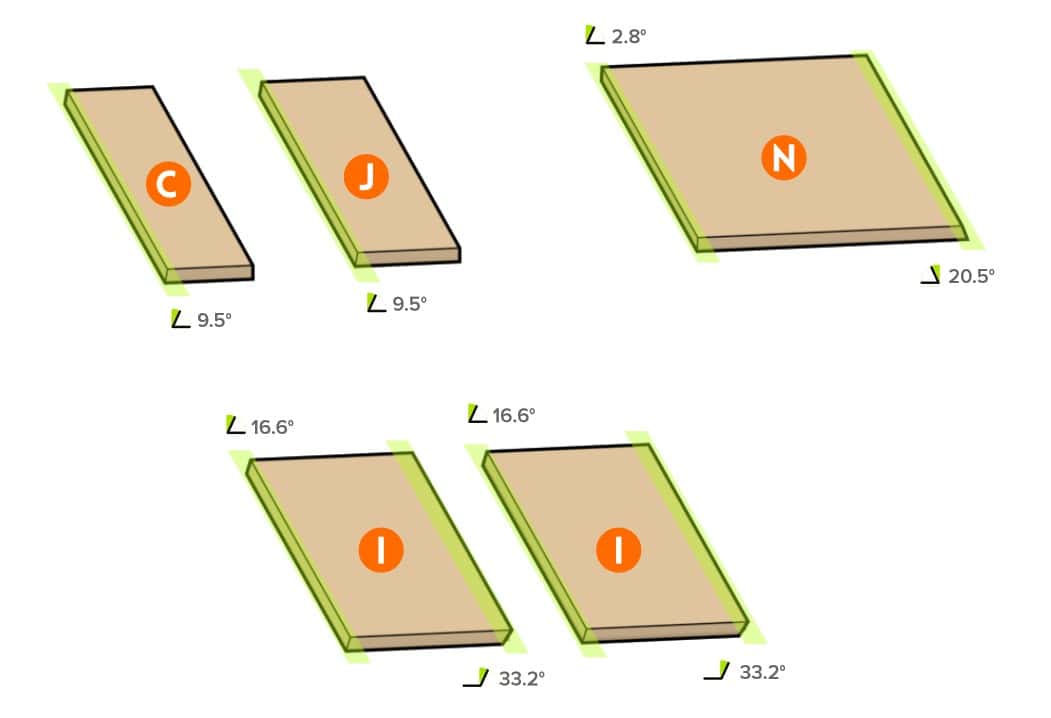

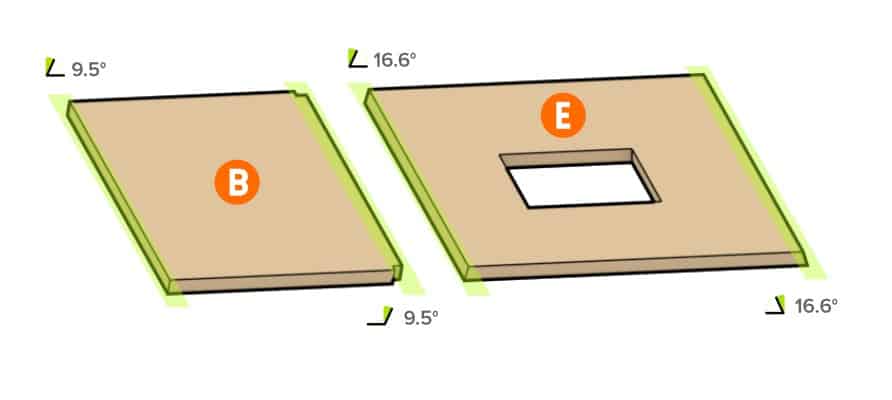

Vissa delar av strukturen kräver vinklade snitt för att säkerställa en perfekt passform i hörnen. Dessa snitt måste göras med hög precision för att garantera en stabil fog och en snygg finish. Var särskilt noggrann när du skär de delar där unika geringssnitt anges, eftersom noggrannhet är avgörande för korrekt montering av strukturen.

• C – 9.5°
• J – 9.5°
• N – 2.8°
• N – 20.5°
• I – 16.6°
• I – 33.2°

• B – 9.5°
• B – 9.5°
• E – 16.6°
• E – 16.6°

Gör-det-själv arkadkabinett i 15 steg

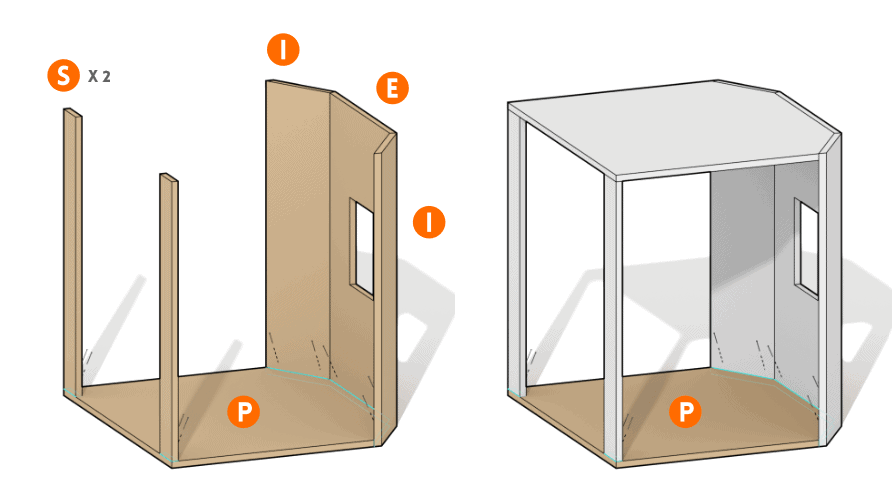

Steg 1: Montering av basen

Det första steget i att korrekt montera strukturen innebär att bygga projektets bas. I detta skede är det avgörande att säkerställa att panelerna fästs ordentligt för att garantera stabilitet och hållbarhet i det färdiga projektet. Genom att noggrant följa dessa steg kan du skapa en solid och jämn bas.

1. Fäst bottenpanelerna
   Använd lim och skruvar för att sammanfoga de paneler som är märkta med bokstäverna P och S i basen. Förbered fickhål innan monteringen för att säkerställa en stabil konstruktion.
2. Vänd strukturen
   Efter att ha monterat bottenpanelerna är det rekommenderat att vända hela konstruktionen upp och ner. Detta underlättar de kommande stegen och gör arbetet mer ergonomiskt samtidigt som det säkerställer stabilitet.
3. Lägg till justerbara fötter (valfritt)
   Om du planerar att använda justerbara fötter på basen är detta rätt tillfälle att montera dem innan bottenytan fästs.
4. Skära hörn
   För att skära hörnen på panelerna P och Q, justera frontpanelen A i mitten och överför längden av T till hörnen. Detta säkerställer att panelerna passar korrekt. Skär därefter hörnen enligt anvisningarna i illustrationen.
5. Slutför monteringen
   Fäst alla paneler ordentligt med lim och skruvar enligt instruktionerna. Se till att allt är väl inriktat och stabilt för en hållbar och stadig struktur.

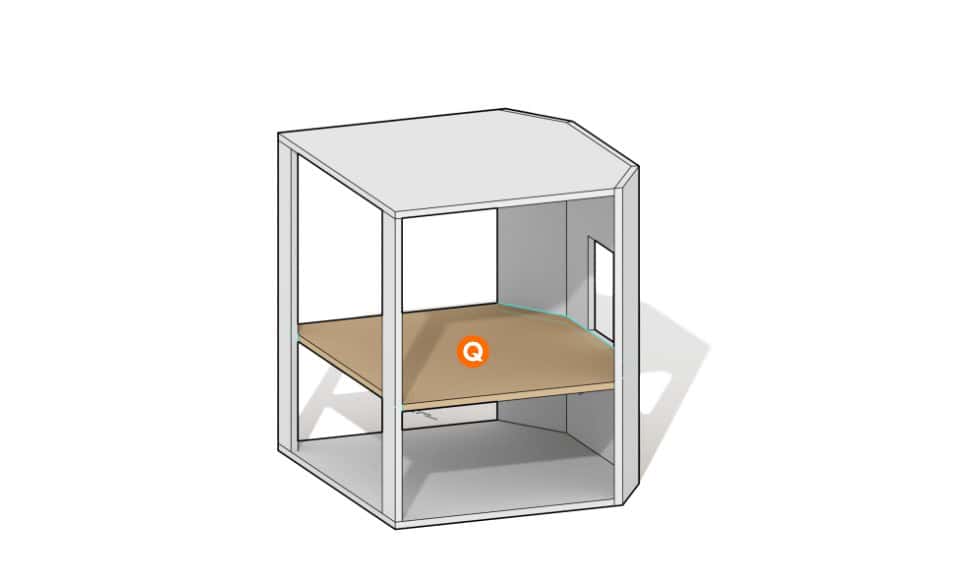

Steg 2: Fästning av bottenhyllan

I detta skede behöver du montera bottenhyllan korrekt och säkerställa att den är väl inriktad med dörröppningen. Det är viktigt att allt monteras med precision för att uppnå ett snyggt och funktionellt resultat.

Justera hyllan

• Placera bottenhyllan så att den ligger helt i linje med botten av dörröppningen.

Kontrollera inriktningen

• Innan du fäster hyllan, se till att den är korrekt i våg och att det inte finns några snedställningar som kan påverka dörröppningen eller hela strukturen.

Fäst hyllan

• När hyllan är på plats, använd lim och skruvar för att fästa den ordentligt.
• Se till att den är stabil och kan bära vikten av de föremål som senare kommer att placeras där.

Denna fas är avgörande för att skapa en stabil bas för resten av strukturen och kräver särskild noggrannhet vid inriktning och montering.

Steg 3: Konstruktion av kontrollboxen

I detta steg påbörjar vi byggandet av kontrollboxen, en viktig del av projektet. Följ dessa instruktioner för en korrekt montering:

Fäst stöden och bakpanelen

• Använd lim och skruvar för att fästa sidostöden (D) och bakpanelen (J) på kontrollboxens bas (M).
• Se till att alla delar är väl inriktade för en stabil konstruktion.

Förborrning av fickhål

• Du kan antingen förborrade fickhål från sidan (som visas på bilden) eller använda dyckertspik för att fästa panelerna från undersidan.
• Valet beror på vilka verktyg du har tillgång till och vilken precision du vill uppnå.

Noggrann positionering

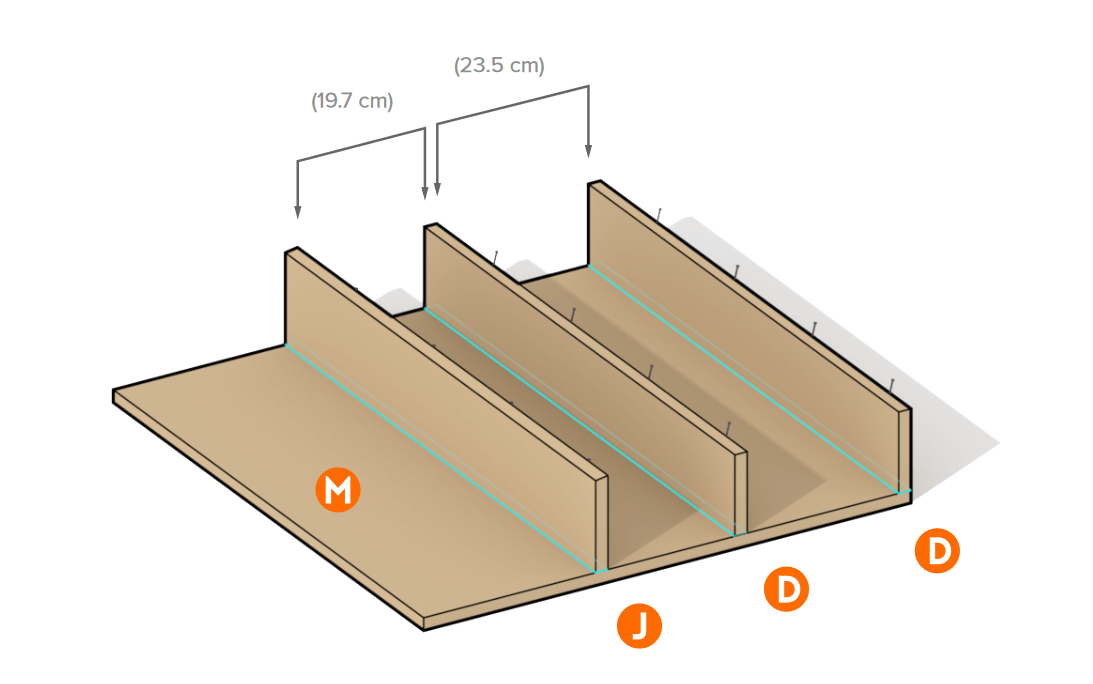

• Håll rätt avstånd mellan sidostöden och bakpanelen.
• De angivna måtten på bilden är 19,7 cm och 23,5 cm, vilket säkerställer tillräckligt utrymme för de framtida komponenterna i kontrollboxen.

Strukturens stabilitet

• Kontrollera stabiliteten och att alla delar är korrekt inriktade innan du gör den slutliga fastsättningen.
• Se till att kontrollboxen är stabil och redo för nästa komponenter.

Nu är du klar med detta steg och kan gå vidare till nästa moment i konstruktionen!

Steg 4: Tillägg av frontpanelen på kontrollboxen

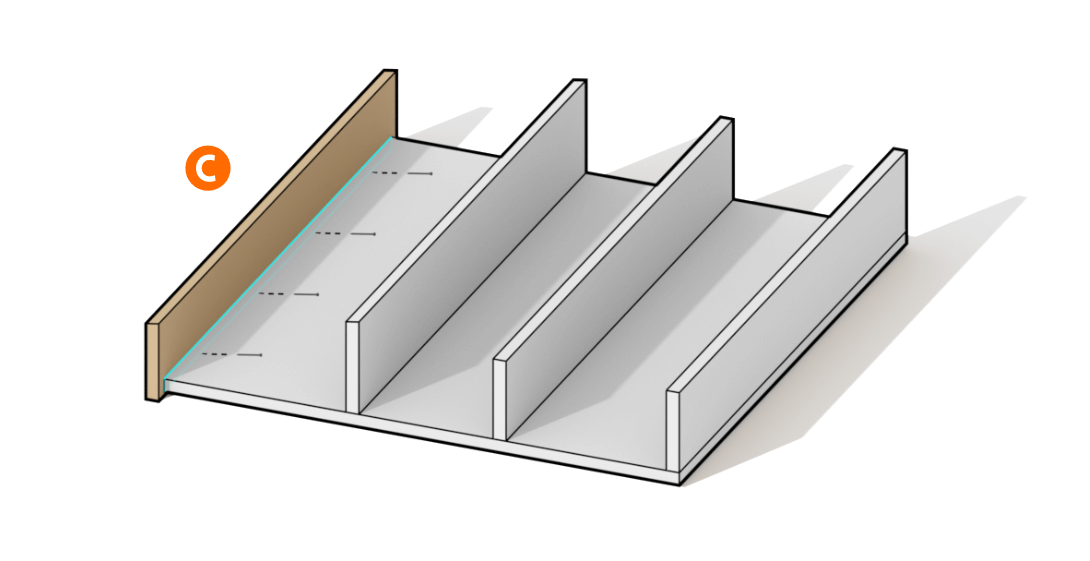

Positionering av frontpanelen (C)

• Fäst frontpanelen på kontrollboxen så att den passar ordentligt med resten av strukturen.
• Se till att översta kanten har en geringskant för en snygg och exakt passform.

Panelens överhäng

• Frontpanelen ska sticka ut cirka 6 mm från basen.
• För att underlätta en exakt placering kan du använda en distans under basen vid monteringen.

Fästning

• När du har kontrollerat att panelen är korrekt positionerad, använd lim och skruvar för att fästa den ordentligt vid strukturen.

Nu när frontpanelen är på plats börjar kontrollboxen ta form!

Steg 5: Tillägg av sidopanelerna på kontrollboxen

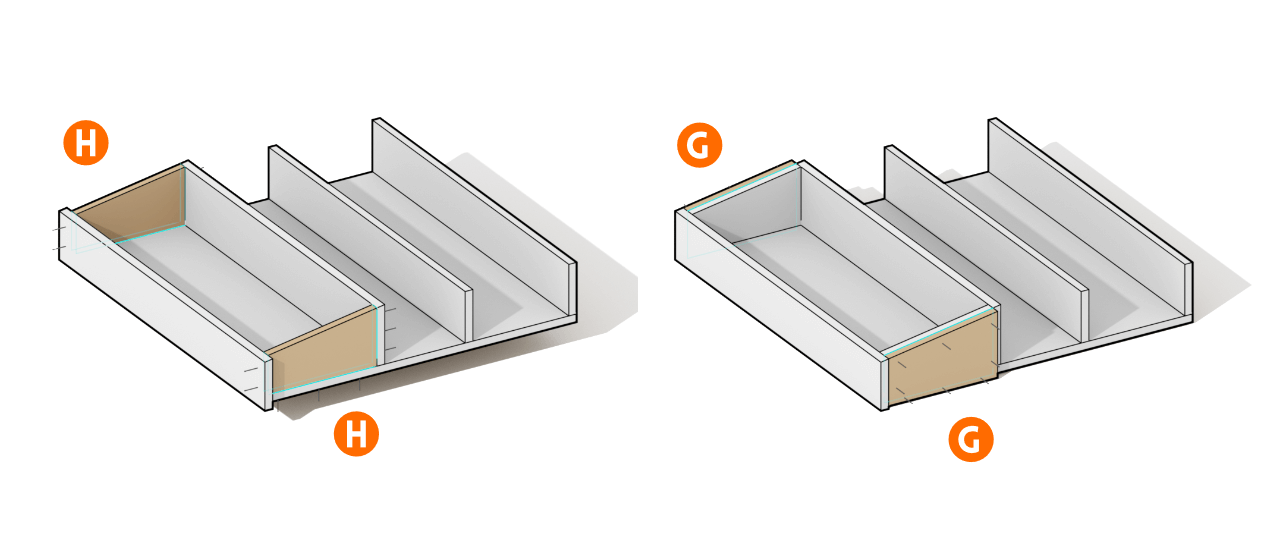

Fästning av de inre sidopanelerna (H)

• Använd lim och fickhålsskruvar från insidan för att fästa de inre sidopanelerna vid kontrollboxens bas.
• Se till att panelerna är väl inriktade med resten av strukturen för en stabil montering.

Tillägg av de yttre sidopanelerna (G)

• När de inre panelerna är fastsatta, använd lim och dyckertspik för att fästa de yttre sidopanelerna.
• Detta steg hjälper till att förstärka strukturen och säkerställa en robust kontrollbox.

Denna fas gör kontrollboxen stabilare och slutför konstruktionen av sidoväggarna.

Steg 6: Tillägg av toppanelen på kontrollboxen

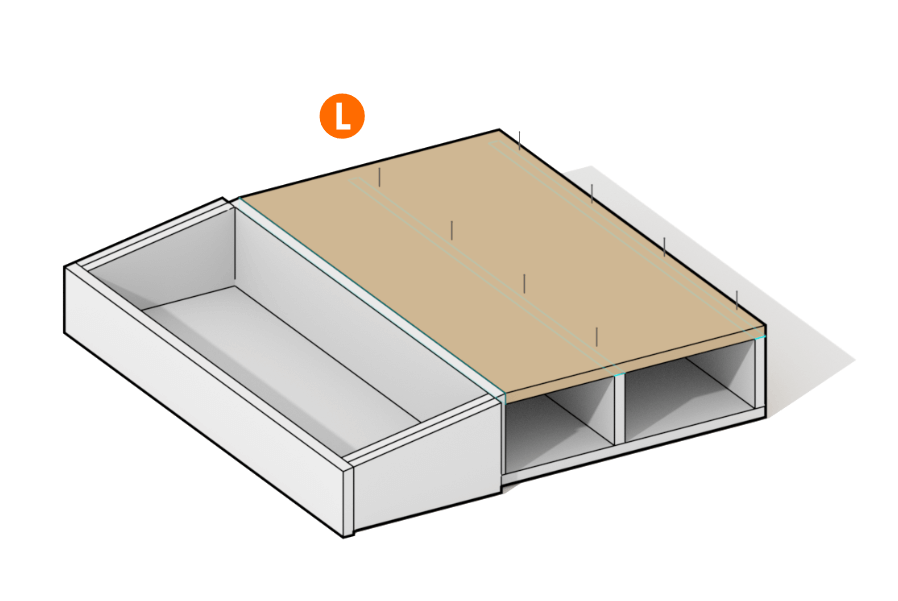

Fästning av toppanelen (L)

• Använd dyckertspik och lim för att fästa toppanelen på kontrollboxen.
• Se till att den är väl inriktad och täcker toppen av strukturen korrekt.

Slutlig kontroll

• Efter fastsättningen, kontrollera att alla kanter sitter ordentligt och att det inte finns några glipor.

Nu är toppanelen på plats, och kontrollboxens struktur är nästan färdig!

Steg 7: Påbörja konstruktionen av den övre delen

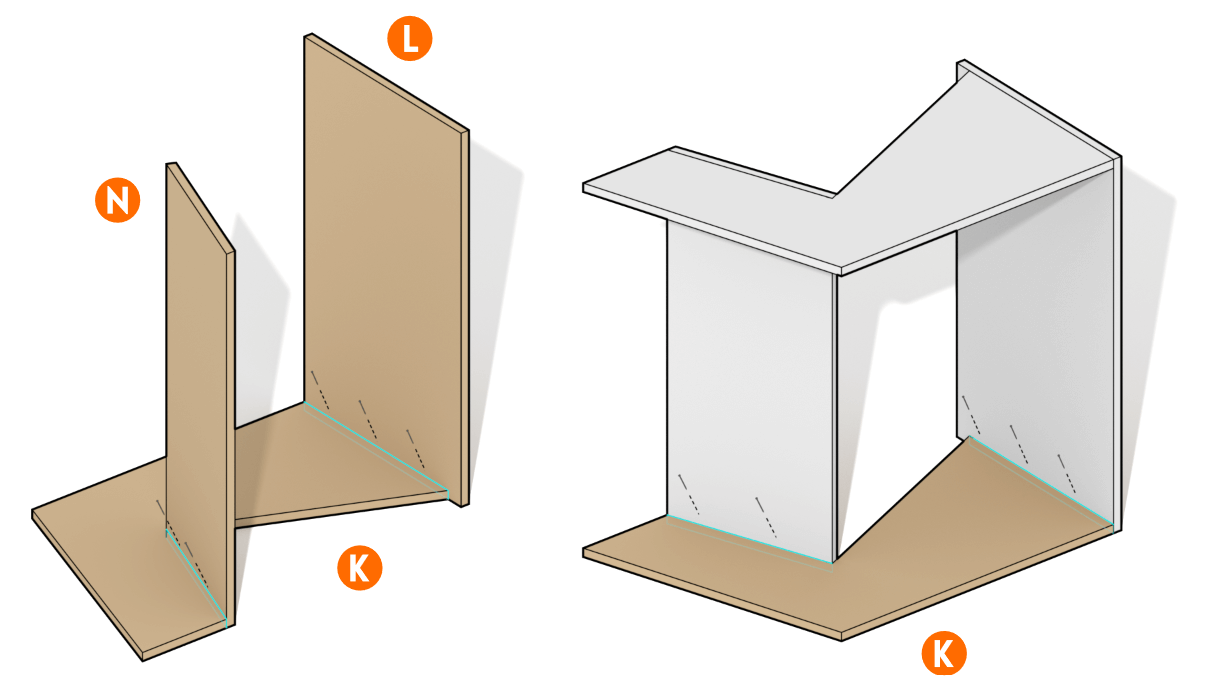

Montering av de övre delarna

• Använd lim och spik för att fästa de två korslagda delarna (N och L) på skåpets övre sidor.
• Se till att delarna är ordentligt fastsatta för en stabil konstruktion.

Hål för högtalare (valfritt)

• Om du vill lägga till högtalare, är det bäst att borra de nödvändiga hålen i panel N innan den slutliga monteringen.

Kontroll och inriktning

• Kontrollera att alla delar är korrekt inriktade och att det inte finns några glipor mellan panelerna.

Nu är den övre delen av arkadkabinettet redo för nästa steg!

Steg 8: Slutför den övre delen

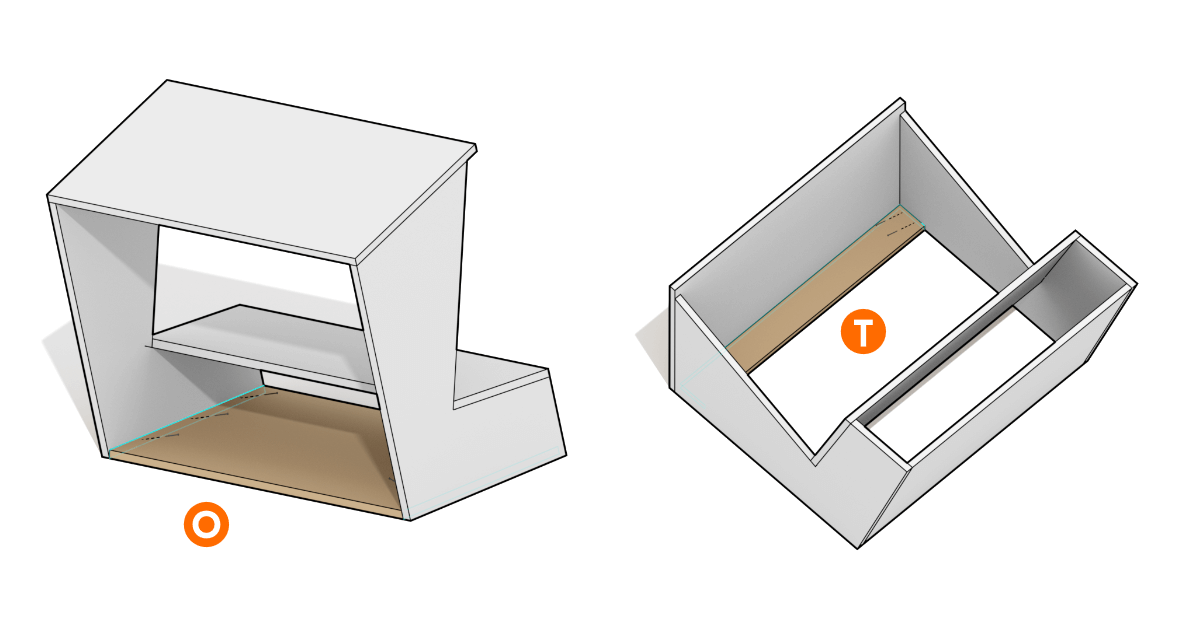

Fästning av den övre delen av marquee

• Anslut marquee-överdelen (panel O) till strukturen med lim och spik.
• Se till att den sitter stabilt och är korrekt inriktad.

Tillägg av bottensupport

• Sätt in den tvärgående stödpanelen (panel T) vid basen av strukturen för att öka stabiliteten.
• Detta säkerställer en mer robust och hållbar konstruktion.

Kontroll av inriktning

• Se till att alla paneler är ordentligt fästa och inriktade.
• Kontrollera att det inte finns några glipor eller ojämnheter i strukturen.

Nu är den övre delen komplett och redo för nästa steg!

Steg 9: Montera skåpstrukturen

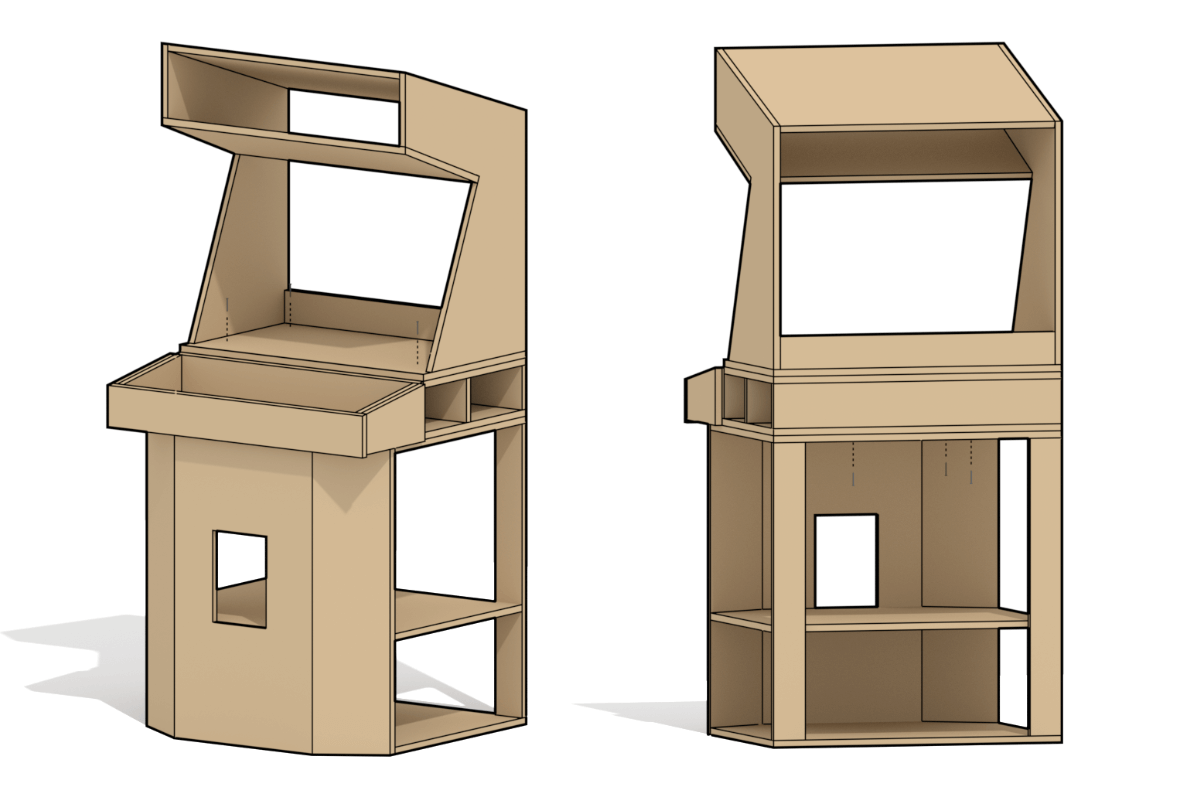

Stapling av sektionerna

• Placera basen, kontrollboxen och toppen ovanpå varandra i rätt ordning.

Fäst med skruvar

• Använd skruvar för att fästa ihop de tre sektionerna ordentligt.
• Se till att alla delar är väl inriktade och ordentligt fastsatta för maximal stabilitet.

Kontroll av stabilitet

• Efter monteringen, kontrollera att strukturen är stabil och säkert fastsatt.
• Se till att inga delar är lösa och att skåpet är redo för de kommande stegen.

Nu börjar arkadkabinettet ta sin slutliga form!

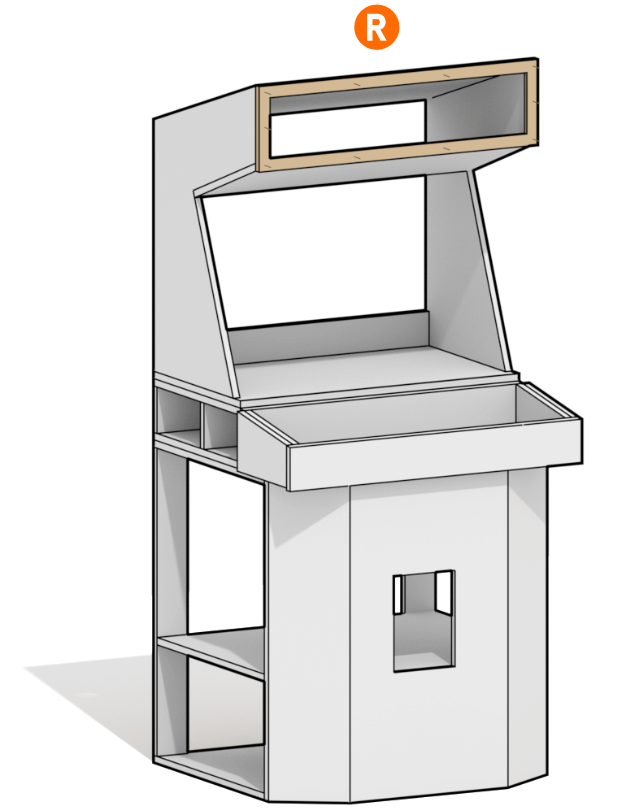

Steg 10: Lägg till marquee-ramen

Förberedelse av ramen

• Skär marquee-ramen till önskad tjocklek.
• I vårt fall har fronten skurits till 32 mm, med en 6 mm intern urfasning på baksidan.

Fästning

• Använd dyckertspik för att fästa marquee-ramen ordentligt på toppen av kabinettet.
• Se till att den sitter stabilt och är väl inriktad.

Anpassning

• Ramens höjd kan variera beroende på storleken på din marquee-grafik.
• Justera vid behov för att passa designen.

Detta steg slutför installationen av ramen för din marquee!

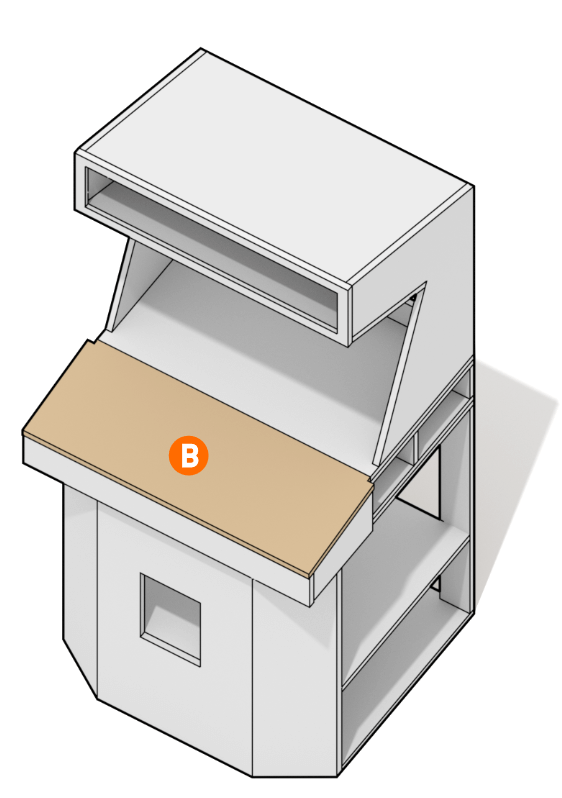

Steg 11: Färdigställ kontrollytan

Positionering av kontrollytan

• När kontrollboxen är på plats, fäst överdelen av kontrollytan med klämmor för att hålla den stabil under monteringen.

Skärning av urtag

• Skär ut de två urtagen baktill så att de ligger i linje med kontrollpanelens vinkel för en exakt passform.

Förberedelse för kablar och komponenter

• Detta är rätt tillfälle att borra hål för kablar och förbereda för eventuella monteringskomponenter, såsom högtalare eller belysning bakom marquee.

Detta steg hjälper till att förfina kontrollområdet och förbereda strukturen för de tekniska komponenterna.

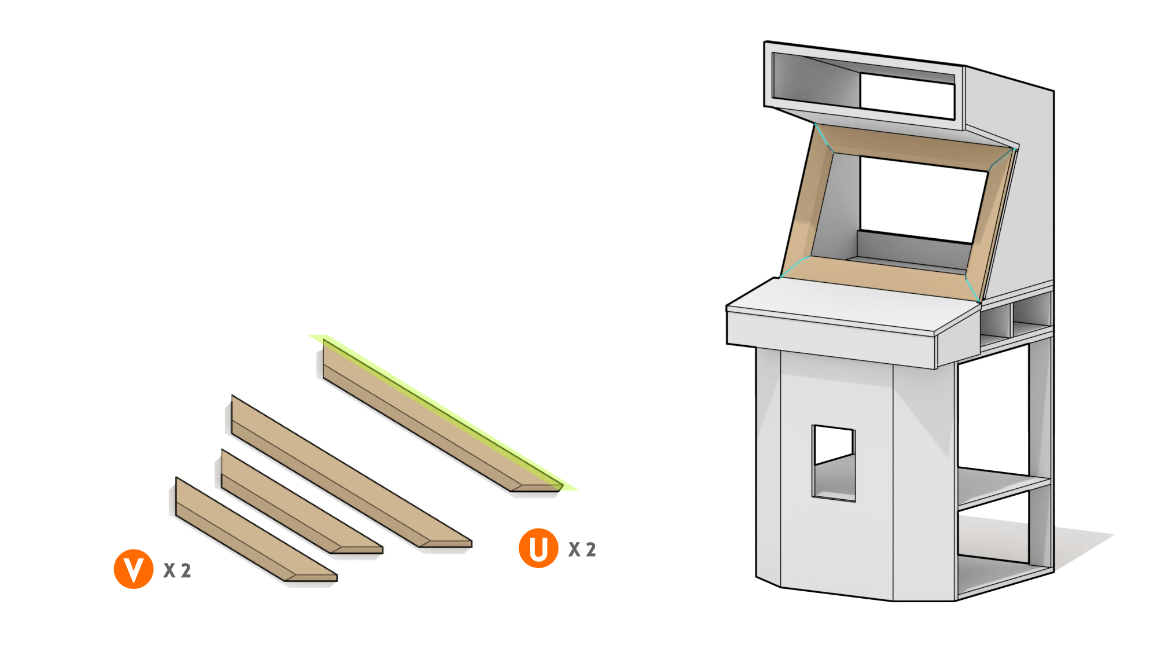

Steg 12: Montera skärmramen

Bygg skärmramen

• Använd 1×4 brädor för att konstruera en ram för skärmen, anpassa bredden efter din monitors storlek.
• Gör en 45° (gerings)skärning på insidan av ramen och på undersidan så att den passar med kontrollpanelens vinkel.

Montering av ramen

• Limma ihop ramen för en stabil konstruktion.
• När ramen är färdig, kommer den att vila på monitorn efter att den har installerats.

Installation av monitor

• För att fästa monitorn, montera en tvärgående stödbalk i kabinettet och överför monteringshålen som motsvarar din monitor.
• Se till att ramen är i linje med kabinettets ytterkant för en snygg finish.

Nu är skärmramen monterad och redo för nästa steg!

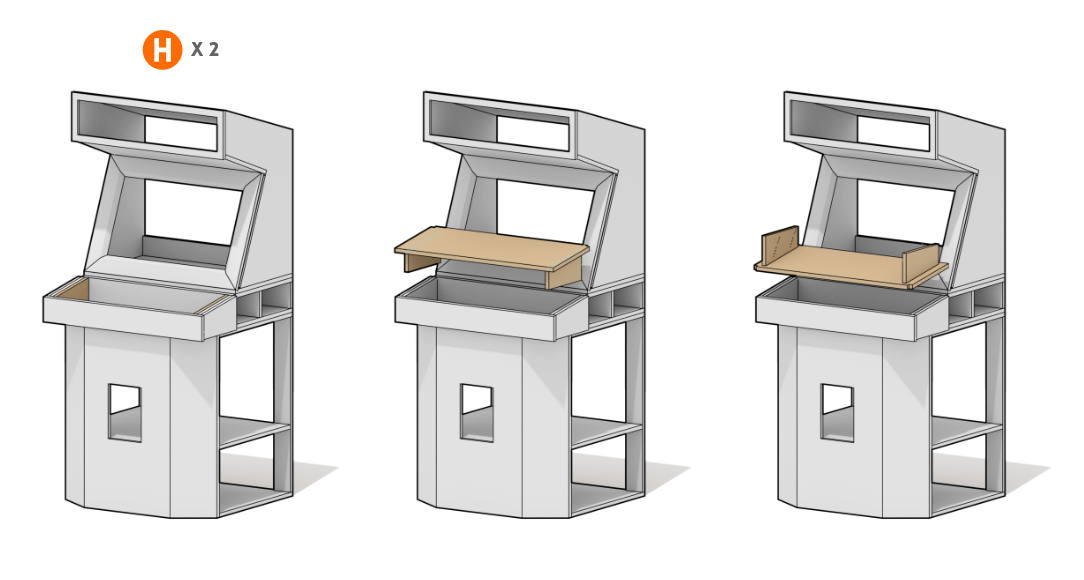

Steg 13: Fäst kontrollpanelen

Placering av infästningar

• Sätt in de infästningar som kommer att hålla kontrollpanelen på plats i stödhyllan.
• Applicera lim på toppen av infästningarna för att säkerställa en stabil montering.

Fästning av kontrollpanelen

• Placera kontrollpanelen på infästningarna och låt limmet torka ordentligt.
• Kontrollera sedan att infästningarna sitter fast ordentligt genom att fästa dem med skruvar.

Lätt att ta bort

• När kontrollpanelen är fastsatt kan den enkelt tas bort och återmonteras utan att flytta andra delar av konstruktionen.

På detta sätt är kontrollpanelen säker, men samtidigt avtagbar för framtida modifieringar eller underhåll.

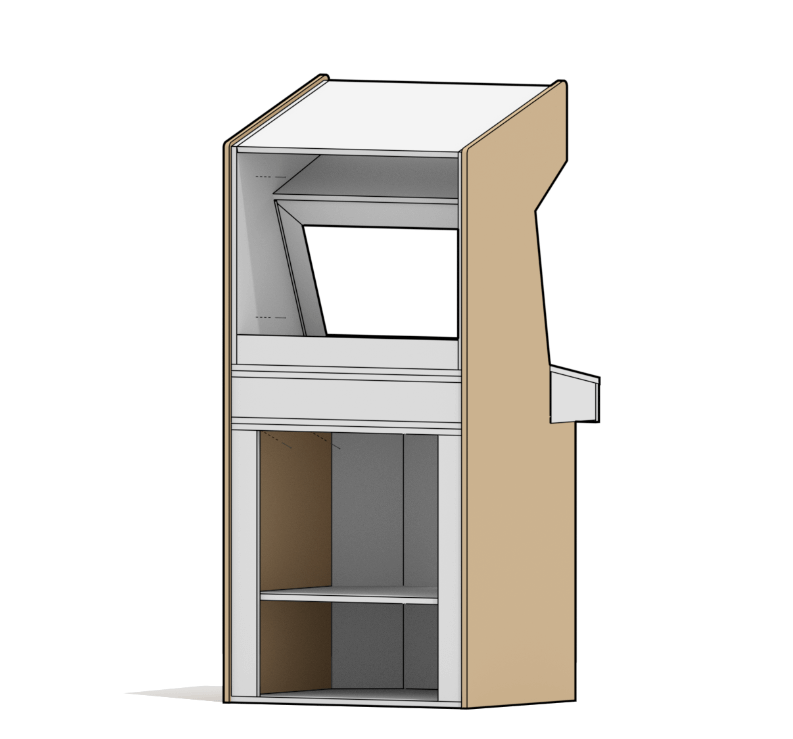

Steg 14: Fästning av sidopanelerna

Intern fästning

• Använd skruvar för att fästa sidopanelerna från insidan av strukturen.
• Se till att de sitter stadigt och är korrekt inriktade för att undvika snedställningar.

Diagonal fästning

• För att fästa botten, borra diagonala hål genom undersidan av kontrollpanelen.
• Detta säkerställer en stark och stabil anslutning mellan panelerna.

Detta steg garanterar att sidopanelerna sitter ordentligt på plats och att hela strukturen behåller sin stabilitet och hållbarhet.

Steg 15: Fäst ändkåporna på kontrollpanelen

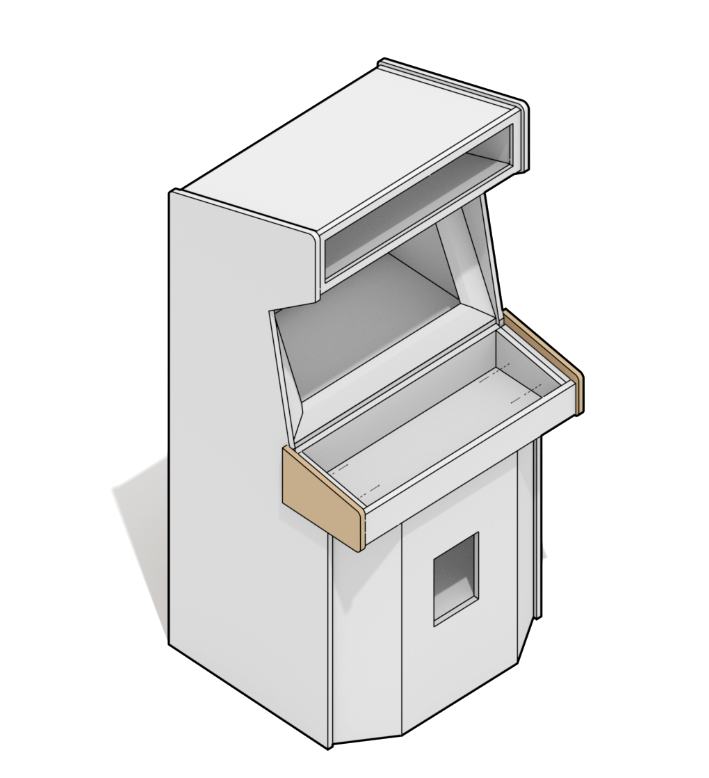

Placering av ändkåpor

• Använd klämmor för att fästa ändkåporna på sidorna av kontrollpanelen.
• Se till att de är väl inriktade för en jämn och snygg passform.

Fästning från insidan

• Fäst ändkåporna med skruvar från insidan av kontrollpanelens hylla.
• Detta säkerställer en stabil och säker stängning.

Detta steg slutför utsidan av kontrollpanelen och ger en enhetlig och professionell finish.

Avslutning av arkadkabinettprojektet

Grattis! Om du har kommit så här långt, har du framgångsrikt slutfört konstruktionen av ditt skräddarsydda arkadkabinett. Detta projekt, som kombinerar snickerikunskaper och funktionell design, har gjort det möjligt för dig att skapa en stabil och välgjord struktur, redo att rymma alla komponenter som behövs för att väcka klassiska arkadspel till liv.

Från montering av basen till installation av kontrollpanelen och de sista detaljerna, har du byggt ett projekt som inte bara förbättrar din spelmiljö, utan också ger timvis av underhållning för dig och dina gäster. Nu när kabinettet är monterat kan du fokusera på att installera elektroniska komponenter, såsom skärm, knappar och spelhårdvara, för att fullborda din arkadupplevelse.

Njut av frukterna av ditt arbete och kom ihåg att detta arkadkabinett är unikt, designat och byggt av dig med omsorg och precision!
